GREEN 300, 300 S, 302 S
Úsporné řešení přípravy teplé vody
|
model
|
katalogové číslo
|
|
GREEN 300
|
37010100
|
|
GREEN 300 S
|
37010200
|
|
GREEN 302 S
|
37010300
|

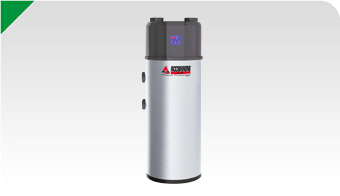

Zásobník TUV s integrovaným tepelným čerpadlem GREEN představuje úsporné řešení přípravy teplé vody nezávisle na jiném zdroji tepla. Jako zdroj obnovitelné energie pro přípravu teplé vody využívá vzduch. Získává teplo z vnitřního nebo venkovního prostředí a může tak ušetřit až 70% nákladů na výrobu TUV. Výrobu 60°C teplé vody dokáže s topným faktorem (COP) větším než 3.
Více zdrojů energie
Řada ohřívačů vody GREEN 300 je doplněna o varianty s jedním „300 S“ nebo dvěma „302 S“ výměníky pro připojení dalšího, resp. jiných dalších zdrojů energie, například solárních termických panelů nebo kotle na biomasu atd. Základní řadu GREEN 300 je možné doplnit o řadu fotovoltaických panelů.
snadná Instalace, jednoduchá obsluha
Ohřívače vody GREEN s integrovaným tepelným čerpadlem zaručují díky svým kompaktním rozměrům snadnou manipulaci při přepravě (např. při průchodu dveřmi do technické místnosti). Jednoduchá a rychlá montáž po připojení přívodu a odvodu vody a zapojením do elektrické sítě umožňuje téměř okamžité použití s továrním přednastavením. Jednoduchou obsluhu zajišťuje přehledný ovladač s LED displejem.
Umístění zásobníku
Zásobník vody s integrovaným tepelným čerpadlem lze jednoduše nainstalovat do jakékoli větrané místnosti domu. Při odebírání tepla z vnitřního prostoru čerpadlo ochlazuje vzduch v místnosti a odebírá mu vlhkost. Při odběru vzduchu z venkovního prostředí postačí pouze dvě průchodky přes stěnu domu.
|
|
|
GREEN 300
|
GREEN 300 S
|
GREEN 302 S
|
|
Topný výkon*
|
kW
|
2,43
|
2,43
|
2,43
|
|
Topný příkon*
|
kW
|
0,64
|
0,64
|
0,64
|
|
COP
|
|
3,25
|
3,25
|
3,25
|
|
Napájecí napětí – fáze - frekvence
|
V-f-Hz
|
230 -1 - 50
|
230 - 1 - 50
|
230 - 1 - 50
|
|
Proud tepelného čerpadla
|
A
|
3,19
|
3,19
|
3,19
|
|
Doba ohřevu**
|
h
|
5,42
|
5,42
|
5,42
|
|
Spotřeba v pohotovostním režimu**
|
W
|
38
|
38
|
38
|
|
Teplota teplé vody s tepelným čerpadlem
|
°C
|
55
|
55
|
55
|
|
Maximální množství využitelné vody**
|
l
|
379
|
379
|
379
|
|
Příkon elektrické topné vložky
|
kW
|
1,50
|
1,50
|
1,50
|
|
Proud topné vložky
|
A
|
6,52
|
6,52
|
6,52
|
|
Celkem příkon - TČ+topná vložka
|
kW
|
2,14
|
2,14
|
2,14
|
|
Celkem proud - TČ+topná vložka
|
A
|
9,71
|
9,71
|
9,71
|
|
Chladivo
|
|
R 134A
|
R 134A
|
R 134A
|
|
Objem zásobníku
|
l
|
275
|
268
|
264
|
|
Maximální provozní tlak
|
bar
|
6
|
6
|
6
|
|
Průtok vzduchu – max.
|
m3/h
|
450
|
450
|
450
|
|
Průtok vzduch – min.
|
m3/h
|
137
|
137
|
137
|
|
Průměr vzduchovodu
|
mm
|
160
|
160
|
160
|
|
Maximální délka přívodu/odvodu vzduchu
|
m
|
10
|
10
|
10
|
|
Plocha výměníku
|
m2
|
-
|
1,5
|
-
|
|
Plocha výměníku
|
m2
|
-
|
1,5
|
0,6
|
|
Maximální provozní tlak
|
bar
|
10
|
10
|
10
|
|
Tlaková ztráta na výměníku ***
|
kPa
|
|
38
|
-
|
|
Tlaková ztráta na výměníku ***
|
kPa
|
|
38
|
22
|
|
Hmotnost (netto)
|
kg
|
112
|
127
|
145
|
|
Hmotnost s naplněným zásobníkem
|
kg
|
397
|
398
|
400
|
*údaje podle ISO 255-3
**údaje podle EN 16147
***průtok vody 600 l/h
Popis k obr.
GREEN 300 Ohřívač vody s integrovaným tepelným čerpadlem
GREEN 300 S Ohřívač vody s integrovaným tepelným čerpadlem a přídavným výměníkem pro solární systém
GREEN 302 S Ohřívač vody s integrovaným tepelným čerpadlem a přídavnými výměníky pro solární systém a kotel na biomasu
|
|
|
300
|
300 S
|
302 S
|
|
A
|
mm
|
1845
|
1845
|
1845
|
|
B
|
mm
|
1410
|
1410
|
1410
|
|
C
|
mm
|
1150
|
1150
|
1150
|
|
D
|
mm
|
965
|
965
|
965
|
|
E
|
mm
|
-
|
690
|
690
|
|
F
|
mm
|
-
|
255
|
255
|
|
G
|
mm
|
-
|
365
|
365
|
|
H
|
mm
|
155
|
155
|
155
|
|
I
|
mm
|
835
|
835
|
835
|
|
L
|
mm
|
1145
|
1145
|
1145
|
|
M
|
mm
|
425
|
425
|
425
|
|
N
|
mm
|
-
|
-
|
1060
|
|
O
|
mm
|
-
|
-
|
890
|
|
Øc
|
mm
|
160
|
160
|
160
|
|
Ø
|
mm
|
660
|
660
|
660
|
